スケッチで多角形などの角に面取りを施す方法を書きます。

コマンドの場所と使い方

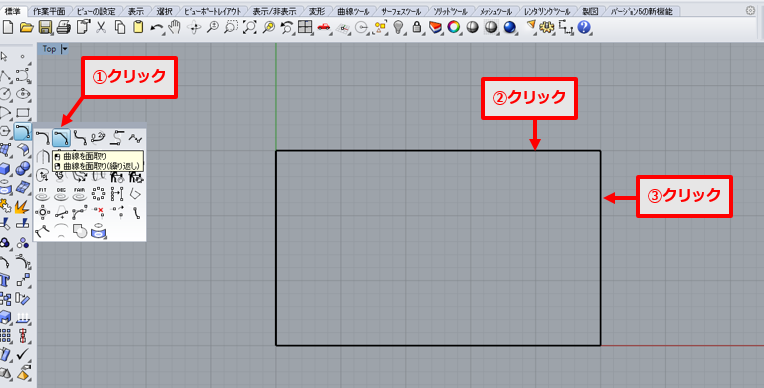

ツールバーで探す場合は、［曲線をフィレット］のツール群に格納されているので、右クリックで開きます。
もしくは、右下の展開ボタンを押す。

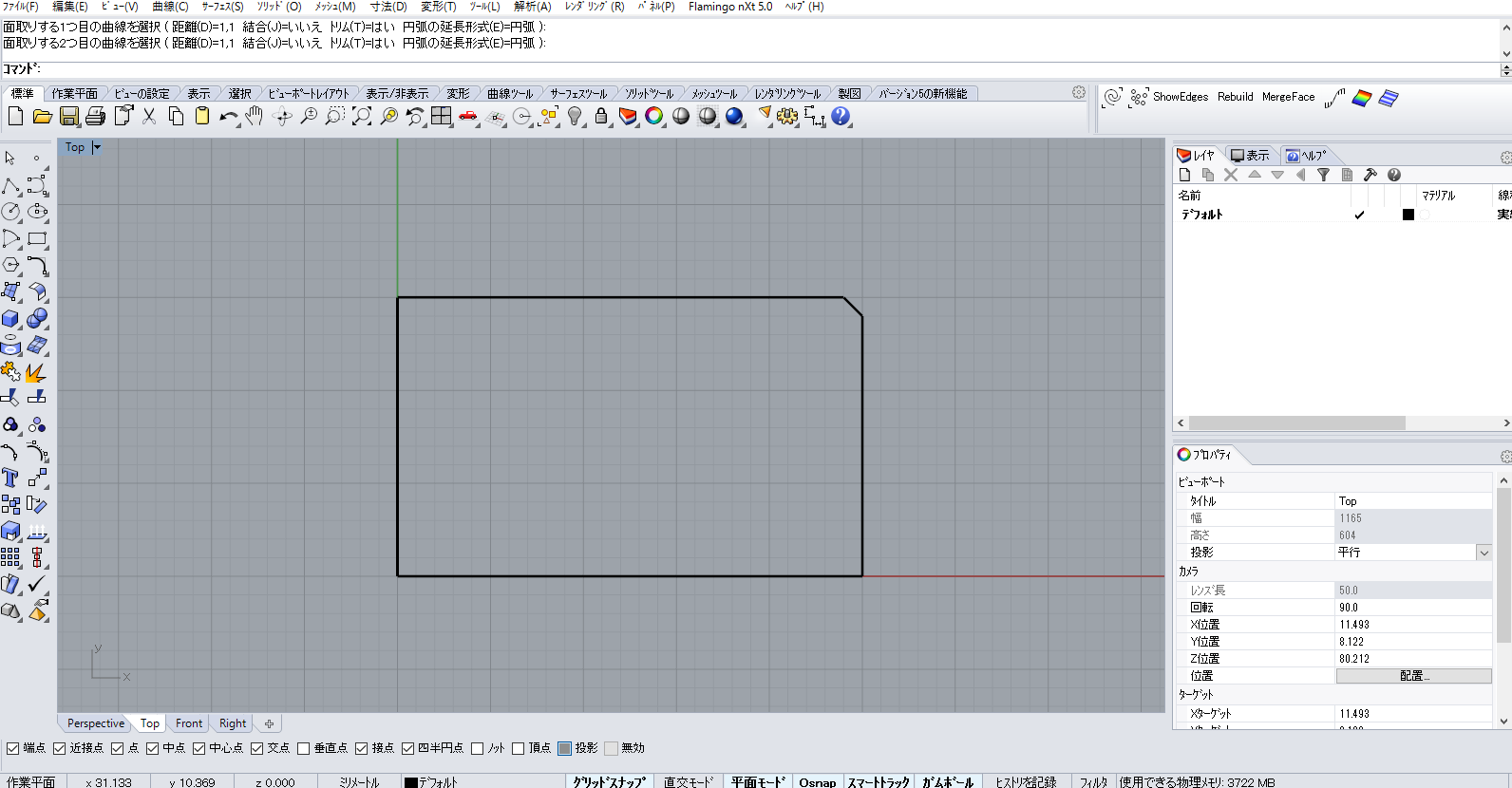

コマンド実行後、交差する2本の線を選択すれば面取りされます。

面取り距離の変更

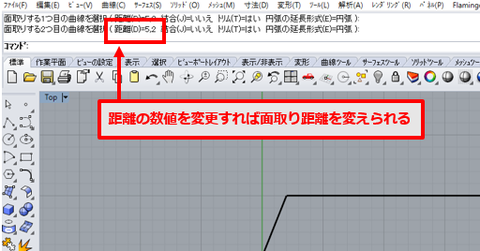

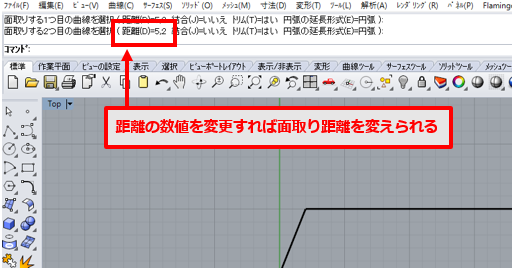

距離の変更はコマンドプロンプトで行います。距離は片側ずつ決めます。

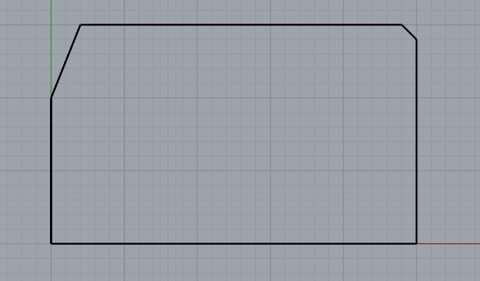

距離を5,2 にすると、片側5mmと2mmの面取りになります。
