この2つの円の間に、円弧の接線を描く方法をご紹介。
円弧:曲線との接点指定[Arc→接点]を実行。

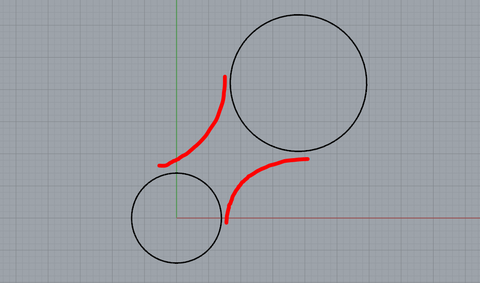

2つの円を選択。接線が描かれて欲しい側を選択すると良い。
あとは、円弧の大きさを決め、方向も指示したら確定。

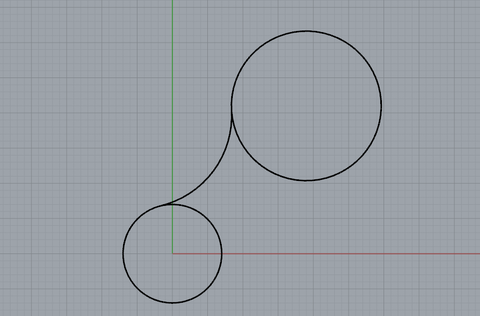

すると、円弧接線の完成。

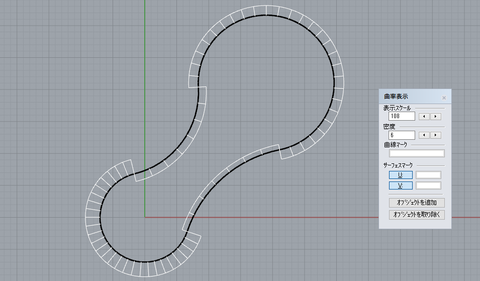

この方法で描いたスケッチは、ちゃんと接線連続になっている。
【書籍PR】Rhinocerosで極める 3Dデジタルデザイン
【書籍PR】Rhinoceros+Grasshopper建築デザイン実践ハンドブック
プロダクトデザインなどの業務に使われる3DCAD Rhinoceros(ライノセラス)の使い方やモデリングテクニックを書いていきます。
